Eigenschaften der Motorkonfiguration
| Abtriebsdrehzahl | 8 1/min |
|---|---|
| Abtriebsmoment | 618 Ncm |
| Abgabeleistung | 5.28 W |
| Versorgungsspannung | 1~230 V |
| Frequenz | 50 Hz |
| Gesamtstrom | 80 mA |
| Aufnahmeleistung | 18 W |
| Kondensator | 0.5 µF |
| Wicklungsübertemperatur | 85 °C |
| Motor-Nenndrehzahl | 1000 1/min |
| Motor-Nennmoment | 7.5 Ncm |
| Selbsthaltemoment | 0.9 Ncm |
| Getriebe | Stirnradgetriebe Typ V |
| Übersetzung | 125:1 |
| Getriebewirkungsgrad | 0.66 |
| zulässiges Abtriebsmoment | 8 Nm |
| zulässiges Spitzenmoment | 13 Nm |
| Durchmesser Abtriebswelle | 10 mm g7 |
| max. Axiallast | 30 N |
| max. Radiallast | 150 N |
| Baulänge Litzenausführung | 103 mm |
| Baulänge Klemmkastenausführung | 147 mm |
| Getriebeart | Stirnradgetriebe |
| Elektronik | Standardmäßig ohne Steuerelektronik. |
Eigenschaften der Motor-konfiguration

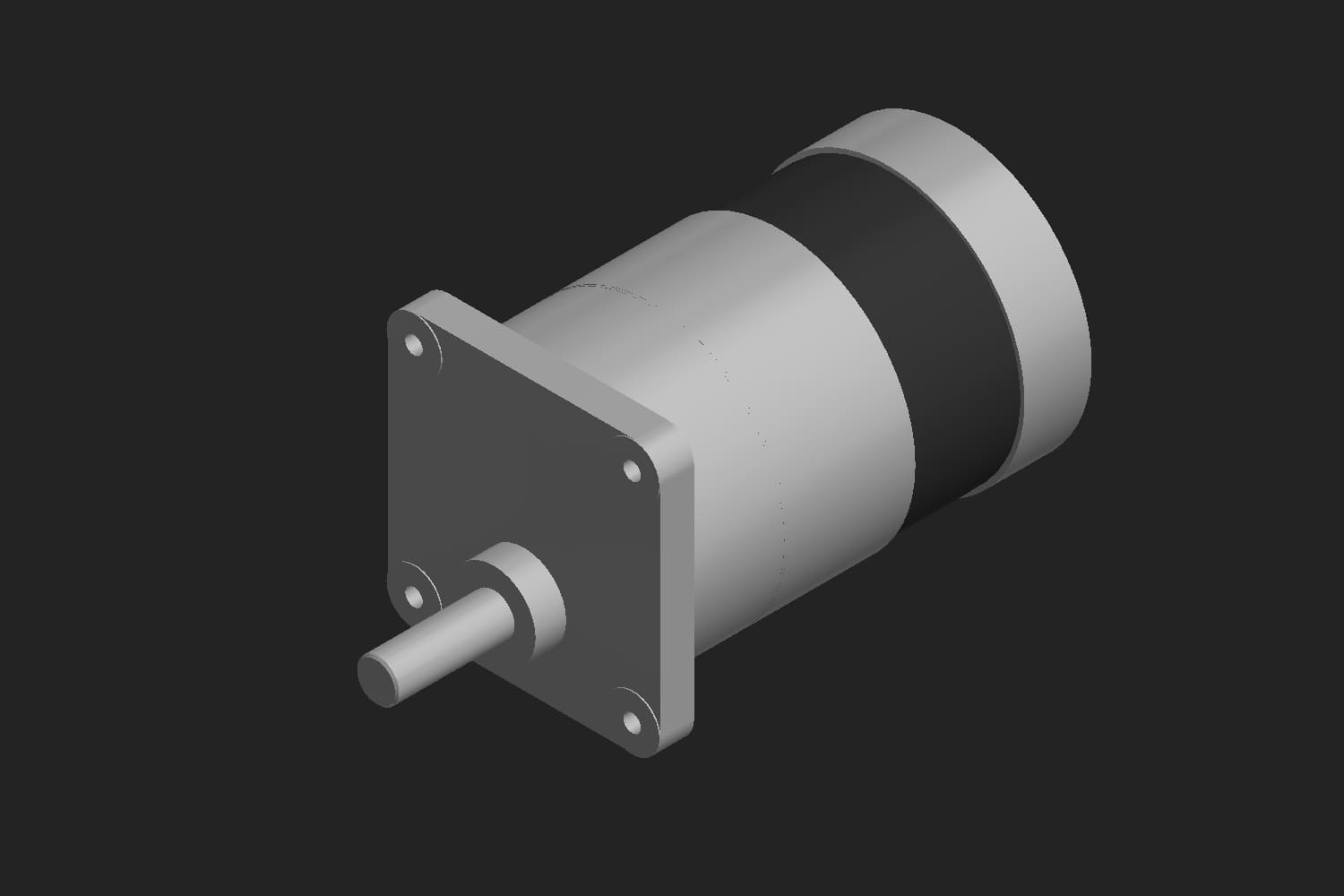

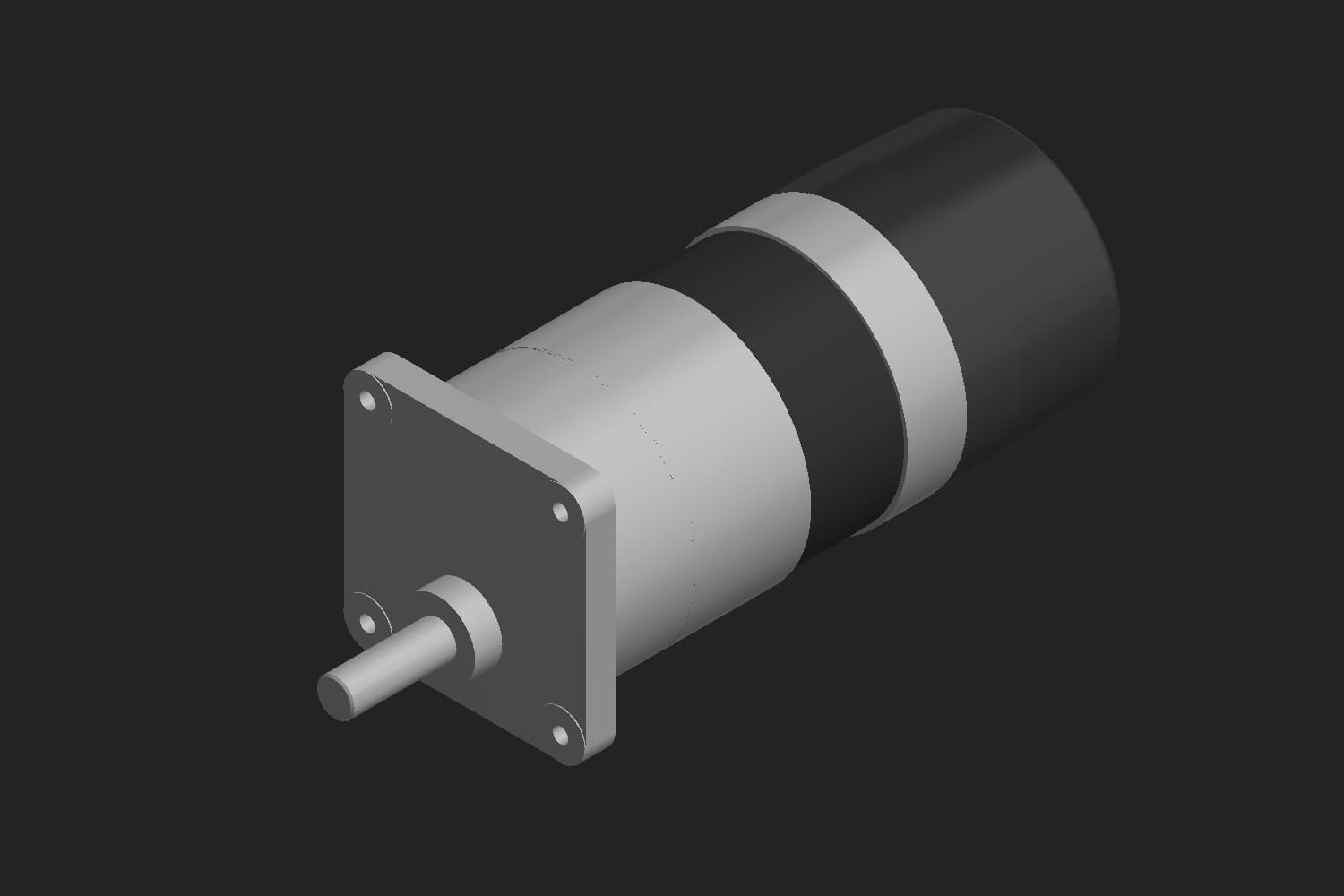

ROBASE 36.2-V125
| Abtriebsdrehzahl | 8 1/min |
|---|---|
| Abtriebsmoment | 618 Ncm |
| Abgabeleistung | 5.28 W |
| Versorgungsspannung | 1~230 V |
| Frequenz | 50 Hz |
| Gesamtstrom | 80 mA |
| Aufnahmeleistung | 18 W |
| Kondensator | 0.5 µF |
| Wicklungsübertemperatur | 85 °C |
| Motor-Nenndrehzahl | 1000 1/min |
| Motor-Nennmoment | 7.5 Ncm |
| Selbsthaltemoment | 0.9 Ncm |
| Getriebe | Stirnradgetriebe Typ V |
| Übersetzung | 125:1 |
| Getriebewirkungsgrad | 0.66 |
| zulässiges Abtriebsmoment | 8 Nm |
| zulässiges Spitzenmoment | 13 Nm |
| Durchmesser Abtriebswelle | 10 mm g7 |
| max. Axiallast | 30 N |
| max. Radiallast | 150 N |
| Baulänge Litzenausführung | 103 mm |
| Baulänge Klemmkastenausführung | 147 mm |
| Getriebeart | Stirnradgetriebe |
| Elektronik | Standardmäßig ohne Steuerelektronik. |
